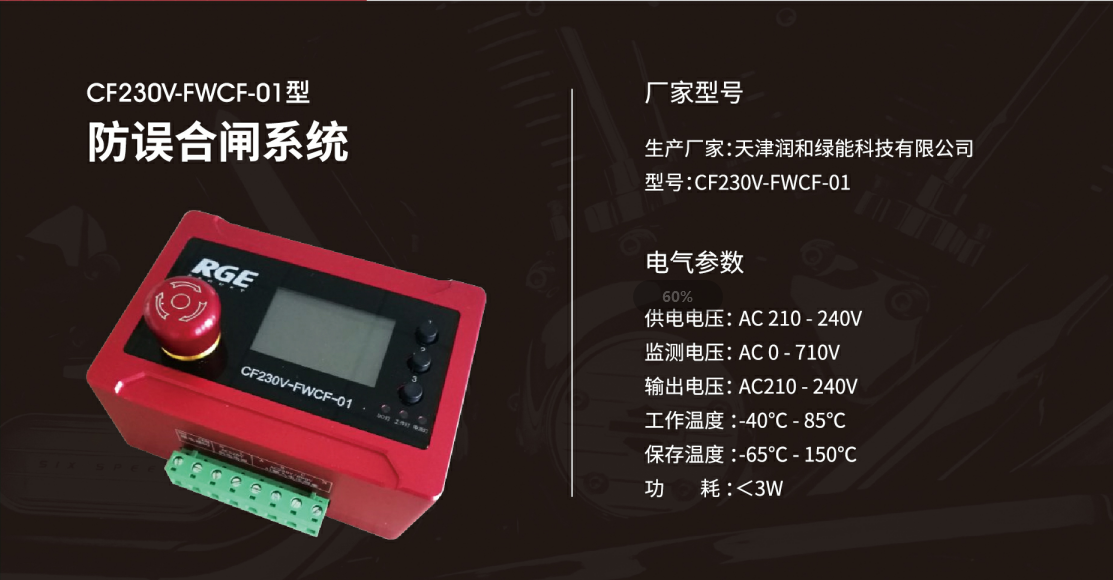

CF230V-FWCF-01型防误合闸系统

一、产品概述

      CF230V-FWCF-01型防误合闸系统，是天津润和绿能科技有限公司开发的风力发电机组五防专用产品。引

用五防安全要求中防误合闸概念，采用完全独立于风力发电机控制系统的独立供电、显示及闭锁功能，保证工

作人员安全。

二、防误合闸系统的产品特点

1、屏幕实时电压显示

       系统具备电压测量功能，实时监测三相690V带电情况，并通过显示屏实时显示，时刻提醒工作人员带电情

况。

2、安监防误操作密码

       系统具备操作密码功能，以避免作业人员使用时误操作。作业人员需输入正确密码后方可触发防误合闸保

护锁。

3、按钮防误合闸保护锁

       线圈安装于上级断路器内，当操作密码输入正确，且防误合闸按钮触发时，线圈供电状态发生变化，确保

断路器无法合闸，给操作人员提供安全的作业环境。

三、产品应用

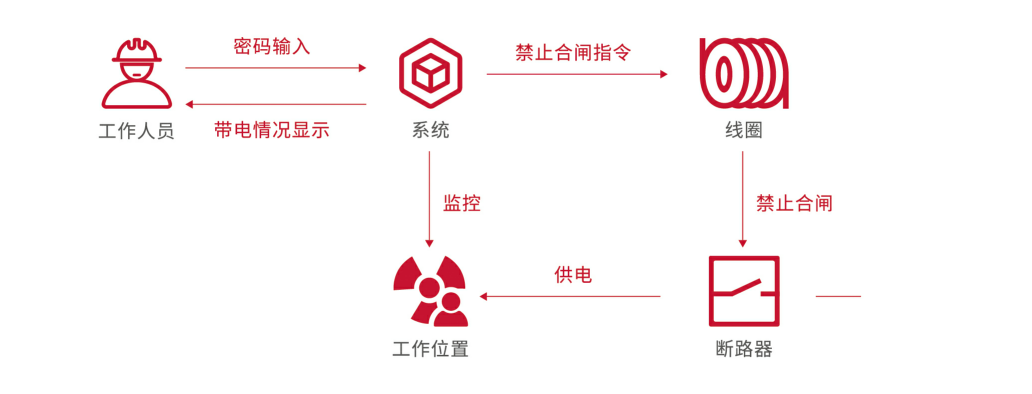

         风电场机组检修维护人员通过对“防误合闸系统”进行操作，实现对前端供电断路器的“禁止合闸”控

制。实现避免发生因误送电操作引起的人员触电事故的目的。

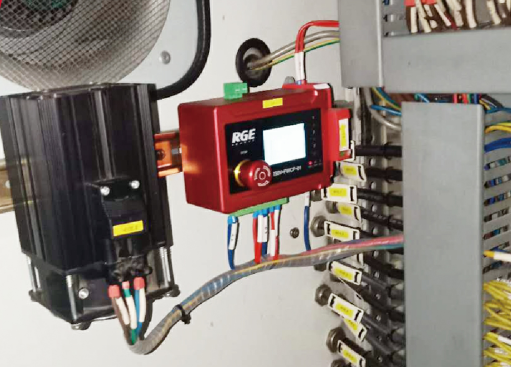

四、使用情况描述

五、使用说明

1、防误合闸系统使用电网交流230VAC作为供电电源，并实时监测机组690V供电状态。

2、系统未操作情况下，线圈不得电。此时可以正常操作断路器进行分合闸工作。

3、机舱人员对防误合闸系统授权后，模块输出230VAC控制信号至断路器线圈。

4、线圈得电后，机械触头弹出。禁止断路器合闸送电。
