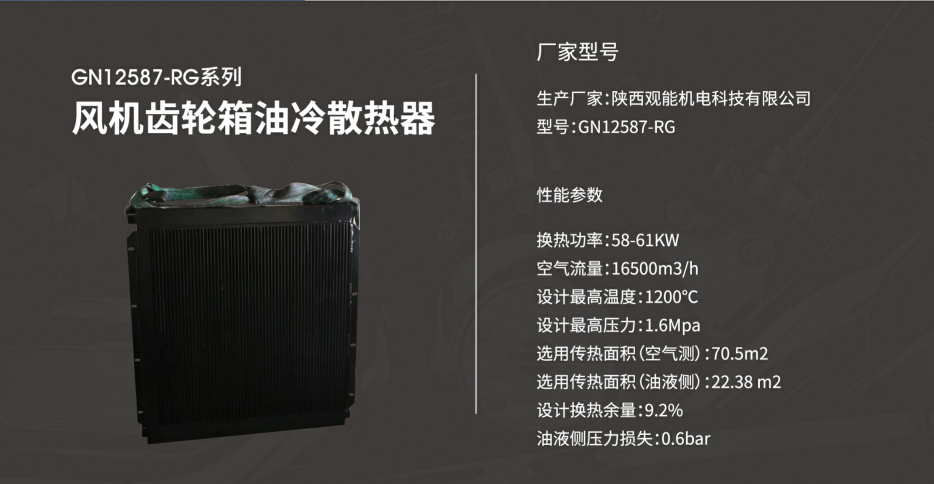

GN12587-RG系列风机齿轮箱油冷散热器

一、产品概述

        双馈风力发电机组通常使用散热器对齿轮箱油进行冷却，据统计，在国内8万台在役双馈风际中，近1万台

已经频繁出现油温高报警故障，基本涵盖了所有的双馈型风机，其中大部分是由散热器问题导致。陕西观能机

电科技有限公司设计生产GN12587-RG系列油冷散热器，针对性解决风电机组齿轮箱油温高问题，天津润和绿

能科技有限公司是此系列产品唯一销售商。

二、风机齿轮箱油冷散热器技术特点

1、散热功率满足齿轮箱传动效率降低后持续的冷却需求，在役问题风机后续寿命期内无需再次采购更换冷却器。

2、采用低延程阻力的翅片，减缓散热能力下降。

3、翅片和冷却器的表面采用自主研发的防油涂层，防止油烟污染冷却器。

4、复合结构的内翅片设计，油侧的压降减小，可以实现更大的循环倍率，结合外翅片的阻力设计，实现冷却器整体的散热性能，实现极小的下降差。

5、根据原有安装支架尺寸设计，实现同原有设备互换安装。

三、齿轮箱油温高危害

◆损失电量、影响指标

限负荷时间逐年增加，油温≥75℃，风机限功率运行，≥80℃导致风机停机。

◆缩短润滑油使用寿命

平均使用温度每提高十度，齿轮油使用年限减少一半；油温高 → 加剧油品氧化 → 粘温特性变化 → 润滑特性恶化。

◆齿轮箱效率降低，加速齿轮箱磨损

发热量增加 → 润滑特性恶化 → 磨损加剧，传动效率下降，齿面偏载。风机对环境适应能力变差。

◆加速元器件老化，电气故障频发

影响机舱整体通风能力，机舱温度明显高于环境温度，元器件加速老化，电气故障频发。

四、齿面结构对比

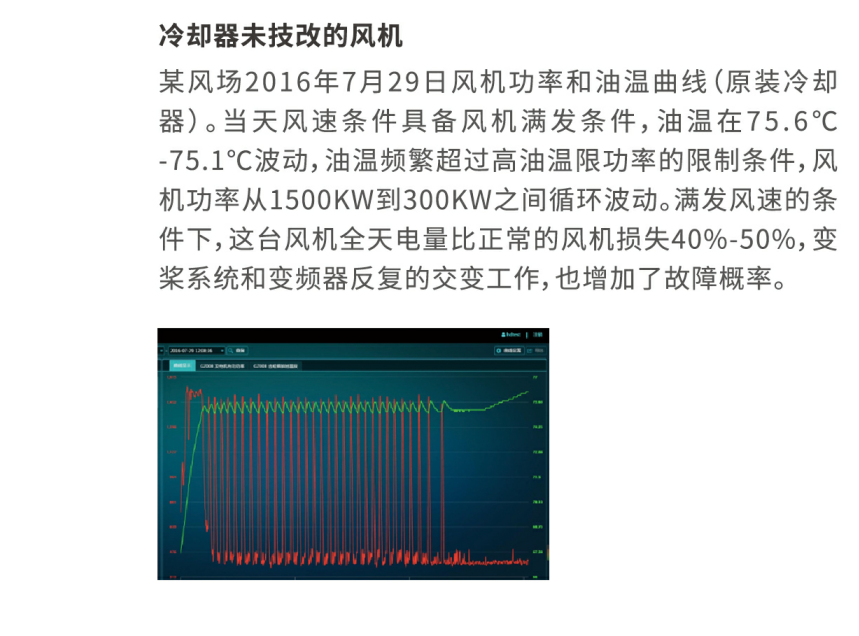

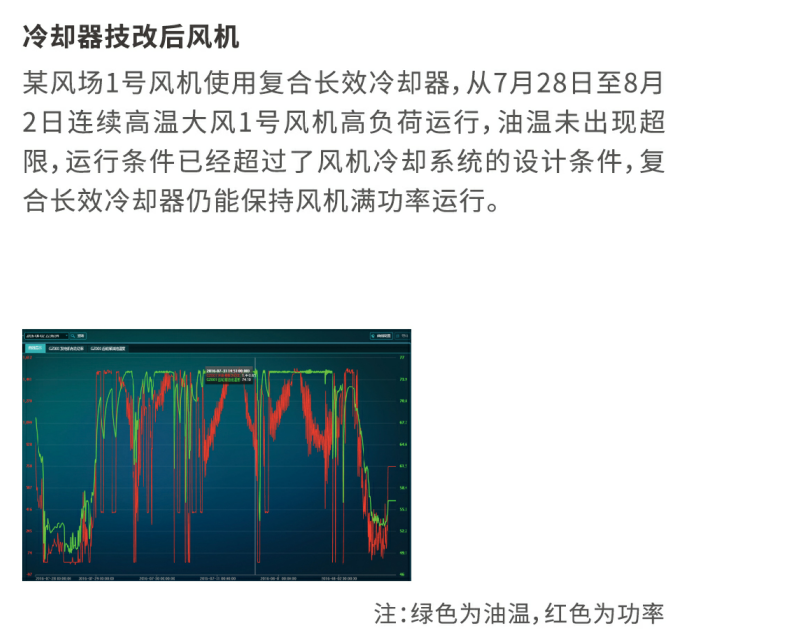

五、现场运行验证数据对比
