散热器自动清理装置

一. 示范要点

RGE-HRSQ-001型散热器自动清理装置通过定时反吹定时清理的方式，自动完成风机用散热器清理工作，清理效果良好，有效解决柳絮等杂物于散热器表面附着的问题。同时该产品安装兼容适用性广泛，可配合不同的主机厂家设计使用。近日，产品的安装兼容适用性再次得到验证。

二. 条件概要

双馈风力发电机组通常使用散热器对齿轮箱油进行冷却，受工作环境影响，散热器极易受灰尘、毛絮及油气混合物堵塞，导致齿轮箱温升，伴随机组限功率甚至停机，给风电场带来严重经济损失。目前主要采用人工方式频繁对散热器进行清理，但成本较高且清理效果不断下降。

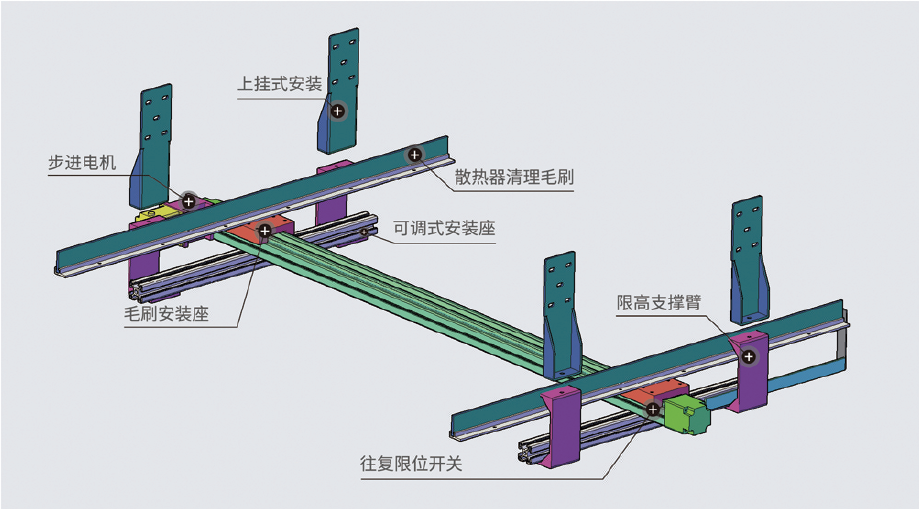

天津润和绿能科技有限公司设计生产的RGE-HRSQ-001型散热器自动清理装置，采用步进电机控制履带传动方式，通过逻辑控制器进行控制，对散热器进行周期性自动清理。产品全部采用工业级部件，适用温度为-40℃—60℃，工作电压24VDC。产品采用可调式安装座和限高支撑部配合的固定方式，可适用于各类不同尺寸和安装形式的散热器。

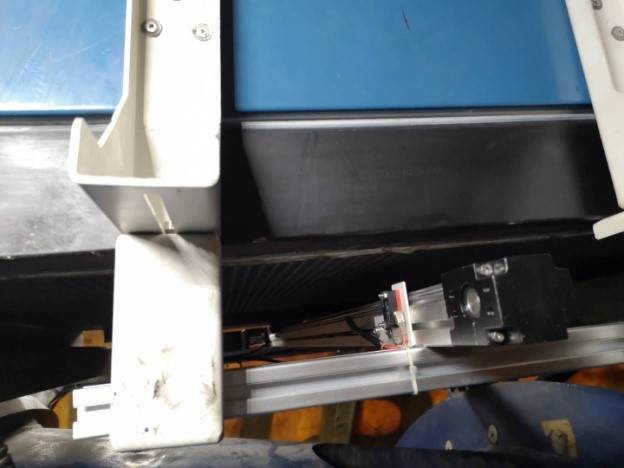

RGE-HRSQ-001型散热器清理器已于华锐风电SL1500机组批量安装使用，安装方式为悬挂式安装，对该机型各类不同厂家尺寸的散热器均可正常安装使用。如图1。

图1悬挂式安装

三. 实施地点

2019年5月29日于山东中广核安丘太平山风电场对歌美飒G58机型进行RGE-HRSQ-001型散热器自动清理器安装实验。

四. 案例实施过程及结果

本次案例为首次安装于歌美飒G58机组，G58型风力发电机组齿轮箱油冷散热器安装于机舱顶部，通过机舱顶部进风对散热器进行冷却，散热效率受柳絮等杂物影响严重。

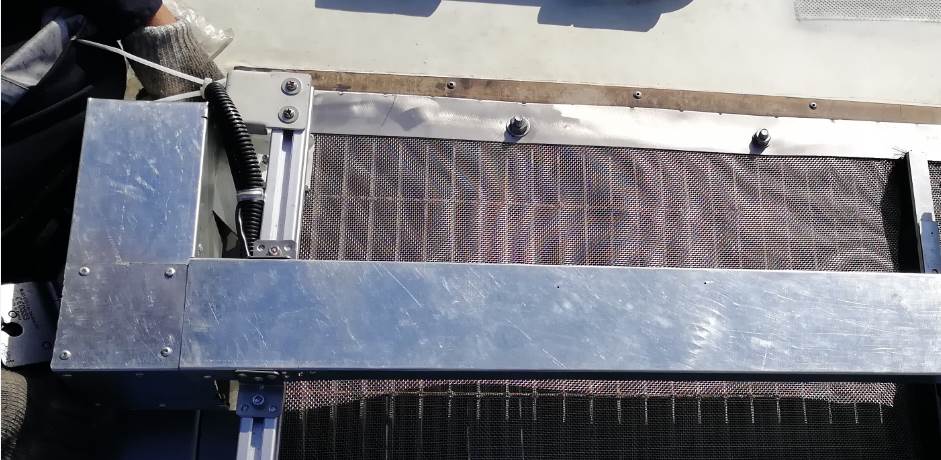

G58型机组散热器自动清理要求与华锐SL1500机组完全不同，散热器尺寸和安装总成天差地别。而RGE-HRSQ-001型散热器自动清理装置仍可完美兼容，采用卧立式安装方式，安装简单，效果良好。如图2。

图2卧立式安装

安装完成后对系统进行测试，油冷风扇启动，扇叶正常顺时针启动并对齿轮油进行冷却；到达预设时间时风扇进行逆时针转动，同时自动清理装置开始启动，毛刷往复对散热器滤网进行自动清理；完成自动清理后，油冷风扇顺时针启动，继续冷却齿轮油。

五. 案例评析

由我公司生产的RGE-HRSQ-001型散热器自动清理装置，在河北国华黄骅风电场华锐风电SL1500机组已批量使用，风场机组不再受毛絮问题困扰，得到业主好评，降低机组故障率，保证风力发电机组的稳定运行。如今该设备于歌美飒G58机型安装成功。再次验证我公司的RGE-HRSQ-001型散热器自动清理装置通用性。
